北斗GPS天线JCA236 SMA套头

主页 > 产品中心 > GPS 北斗天线 > GPS外置天线 >

北斗GPS天线JCA236 SMA套头

北斗GPS天线JCA236 SMA套头

产品展示产品展示

产品详情主要特点选型指南资料下载

GPS接收天线的作用,是将卫星来的无线电信号的电磁波能量变换成接收机电子器件可摄取应用的电源。
我司的GPS天线是由陶瓷天线体和有源放大器组成。
采用塑胶外壳封装,具有防水防潮的特点,该产品体积小巧,天线底部装有磁铁,安装使用方便。

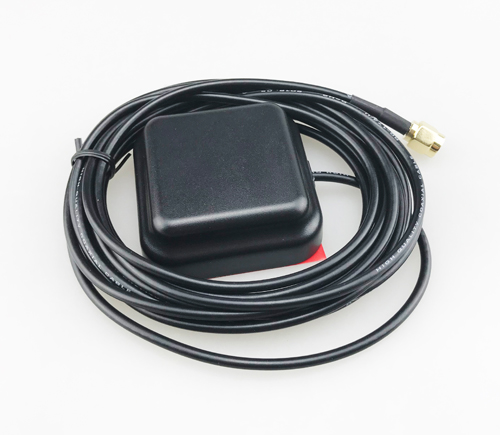

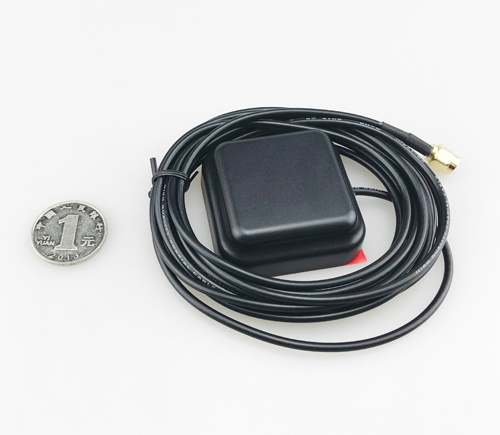

一产品外观
外型尺寸Sizeyle="white-space:pre"> 48*37*15yle="white-space:pre"> 固定方式Mountingyle="white-space:pre"> 磁性Magnetic
粘贴sticking
重量Weightyle="white-space:pre"> <110(克)gramyle="white-space:pre"> 连接器型号Connectoryle="white-space:pre"> SMA直头
外壳颜色Coloryle="white-space:pre"> 黑Blackyle="white-space:pre"> 电缆Cable(64编)yle="white-space:pre"> RG174  3meters

二.工作条件
     温度Temperature:-40℃~+85℃
     湿度Humidity:  95﹪~100﹪
三.储藏条件
     温度Temperature:-40℃~+85℃
     湿度Humidity:  95﹪~100﹪
四.天线特性
NOyle="white-space:pre"> 项目 (Item)yle="white-space:pre">
特性(Specifications)yle="white-space:pre"> PostEnvironmental Tolerance(环境试验后允许附加误差)
1yle="white-space:pre"> 接收频率范围(MHz)
Range of Receiving Frequencyyle="white-space:pre"> 1575.42±1.1yle="white-space:pre"> ±2.5
2yle="white-space:pre"> 中心频率(30*30m㎡蔽时)
Center Frequency(MHz)
(with 30mmSpuareGND plane)yle="white-space:pre"> 1575.42yle="white-space:pre"> ±3.0
3yle="white-space:pre"> 带宽 Band Width(MHz)
(Retum Loss≤-10dB)yle="white-space:pre"> ≥10yle="white-space:pre"> ±0.5
4yle="white-space:pre"> 驻波比V.S.W.R(in Center Frequency)yle="white-space:pre"> ≤1.5yle="white-space:pre"> ±0.5
5yle="white-space:pre"> 增益Gain (Zenith)(dBi typ)
(with 70mmSquare GND plane)yle="white-space:pre"> 4.5yle="white-space:pre"> ±0.5
6yle="white-space:pre"> 轴比 Axial Ratio
(with 70mm Square GND plan)yle="white-space:pre"> 3.0dByle="white-space:pre"> ±0.2
7yle="white-space:pre"> 偏振方式 Polarizationyle="white-space:pre"> 右旋圆极化
Right-Handed Circularyle="white-space:pre"> ----
8yle="white-space:pre"> 特性阻抗Impedance(Ω)yle="white-space:pre"> 50yle="white-space:pre"> ----
9yle="white-space:pre"> 频率温度系数(ppm/℃)
Frequency Temperature Coefficientyle="white-space:pre"> 0±10yle="white-space:pre"> ----

五.放大器特性
  项目 (Item)yle="white-space:pre">     特性 (Specifications)
1yle="white-space:pre"> 频率范围yle="white-space:pre"> 1575.42MHz
2yle="white-space:pre"> 放大器增益yle="white-space:pre"> 28dB±1
3yle="white-space:pre"> 驻波比yle="white-space:pre"> <1.5
4yle="white-space:pre"> 噪声系数yle="white-space:pre"> ≤2.0dB
5yle="white-space:pre"> 直流电压yle="white-space:pre"> 2.7-3.6V
6yle="white-space:pre"> 直流电流yle="white-space:pre"> 13mA
