天线模块二合一H-8123-U8

主页 > 产品中心 > 北斗/(多模) > GPS+北斗模块 >

天线模块二合一H-8123-U8

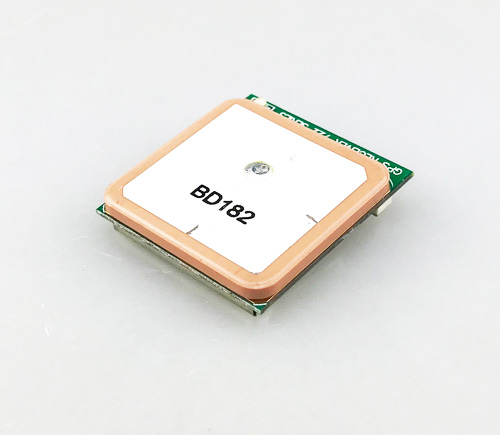

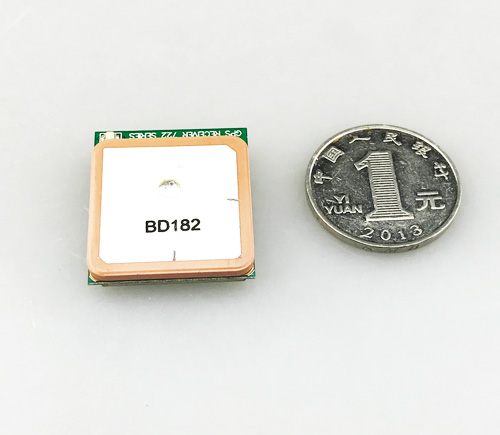

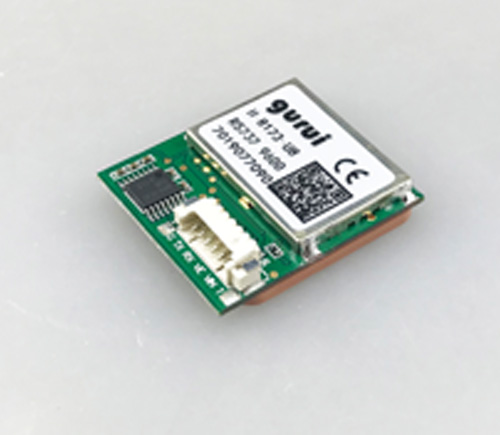

天线模块二合一H-8123-U8

产品详情主要特点选型指南资料下载

H-8123-U7是一款完整的的GPS模块(模块+天线)具有高灵敏度,低功耗和小尺寸的特点。
这款模块通过内置天线接收信号,通过nmea协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。
它是基于高性能的特点联发科MT3333单片机架构其-165dBm跟踪灵敏度,使其定位覆盖至城市峡谷和茂密的树叶环境中,而在这些环境以前的GNSS模块是不能定位的。
小尺寸和低功耗的特点使它能够很容易被集成到便携式设备pnd、手机、相机和汽车导航系统。


概要
主芯片: U-BLOX M8030 72CH
接收频段:GPS L1
接收频段:GLONASS L1OF
接收频段:Galileo E1B/C1
接收频段:BD2 B1
默认支持 QZSSSBAS
工作模式:1/42/4
特点
▲内置 TCXO 器件在-40℃~+85℃温度范围内保持良好的一致性.
▲内建一级 20dB 低噪声放大器和低损耗滤波器完美支持无源天线.
▲天线端内建高品质 ESD 防护[TVS 管]确保 ESD 达到 8KV 以上[空气放电].
▲默认支持广域差分 GPS 增强系统.[S129S137….广域增强卫星]
▲默认内建 FLASH能够根据客户要求修改模块工作状态及输出数据设置 .
定位性能
<2.5m[Autonomous][50%]
<2m[SBAS]
速率:<0.1m/s;方向:<0.5Degrees
授时精度:30us
参照坐标系:WGS-84
最大海拔高度:50000 米
最大速度:500m/s
加速度:<4g
电性能: 其它参数
跟踪灵敏度:-160dBm 标准时钟脉冲:0.25Hz~10MHz
捕获灵敏度:-146dBm 定位更新速率:1Hz~5Hz
冷启动时间:30s[平均] UART 端口界面[默认]
温启动时间:30s[平均] USB 端口界面[不增加单价][驱动请咨询我部]
热启动时间:1s[平均] RS232 端口界面[增加单价]
AGPS[网络辅助星历数据]:3s 数据速率:9600bps[可选 4800,38400]
TIMEMARK 脉冲:0.25Hz~1KHz宽度可调
可选项默认 1Hz100ms]
操作温度:
-40℃ to +85℃
封装尺寸:
25.0*28.0*7.5mm
接口电性能:
宽电压范围:主电源为+3.5V~+5.5V自备 RTC 电源
内建 25*25*2mm 无源陶瓷天线.可选 4MM 陶瓷天线。
